Установка 3D плазменного раскроя металла (КНР)
Специалистами нашей компании была осуществлена поставка и пусконаладочные работы установки 3D плазменной резки.
Входе реализации данного проекта наша компания изготовила секционный стол с 2-канальной системой удаления газов образующихся при плазменной резки, состоящий из 8 секций, которые открываются и закрываются с помощью пневноцилиндров и пневмоклапанов.
Были произведены пусконаладочные работы, монтаж портал, сборка и установка на рельсовый путь.
Данный портал обладает 2-мя системами слежения по THC ( контроль напряжения дуги) и Laser Point ( Лазерная точка).
Система ЧПУ SF-5610
a - вход с положительным уклоном,
b - вход с обратным (отрицательным) уклоном
Система может проверять и компенсировать эксцентрическую ошибку поворотной головки.
Система может компенсировать невертикальную ошибку установки поворотной головки.
Угловая поворотная 3D головка SF-HZ82.
Портал комплектовался источником плазменной резки HUAYUAN LGK-300HD с жидкостным охлаждением плазматрона.
Данный источник позволяет производит резку стали до 50мм. Ток реза 60 - 300А.
За более подробной информацией вы можете обратиться к специалистам нашей компании!
Входе реализации данного проекта наша компания изготовила секционный стол с 2-канальной системой удаления газов образующихся при плазменной резки, состоящий из 8 секций, которые открываются и закрываются с помощью пневноцилиндров и пневмоклапанов.
Были произведены пусконаладочные работы, монтаж портал, сборка и установка на рельсовый путь.
Данный портал обладает 2-мя системами слежения по THC ( контроль напряжения дуги) и Laser Point ( Лазерная точка).
Система ЧПУ SF-5610
5-осевая ЧПУ управления с 15-дюймовый ЖК-дисплеем.
Управление осей: X, Y, Z, A,B
Ось X,Y,Z – стандартное управление станком с ЧПУ
Ось А – управление угла поворота устройства 3D суппорта
Ось В - управление угла наклона устройства 3D суппорта
Преимущества управления осями А и В моторизированного 3D суппорта это возможность выполнять функции плоской резки и резки под углом.

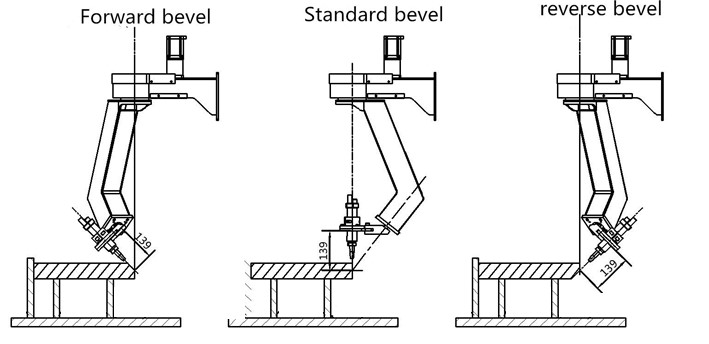

Существует 2 типа резки под углом:
Управление осей: X, Y, Z, A,B
Ось X,Y,Z – стандартное управление станком с ЧПУ
Ось А – управление угла поворота устройства 3D суппорта
Ось В - управление угла наклона устройства 3D суппорта
Преимущества управления осями А и В моторизированного 3D суппорта это возможность выполнять функции плоской резки и резки под углом.
Существует 2 типа резки под углом:
a - вход с положительным уклоном,b - вход с обратным (отрицательным) уклоном
Система может проверять и компенсировать эксцентрическую ошибку поворотной головки.
Система может компенсировать невертикальную ошибку установки поворотной головки.
Угловая поворотная 3D головка SF-HZ82.
Портал комплектовался источником плазменной резки HUAYUAN LGK-300HD с жидкостным охлаждением плазматрона.
Данный источник позволяет производит резку стали до 50мм. Ток реза 60 - 300А.
За более подробной информацией вы можете обратиться к специалистам нашей компании!
